產品特點
實時畫面，D1畫質輸出
美國TW芯片，顯示更流暢
節能省電、通道自動識別
觸發單畫面顯示，制式自動識別
抗干擾力強，寬電壓
主機可給攝像頭供電
圖像正/鏡像
產品功能
四路攝像頭，分割影像畫面
四路攝像頭可單獨觸發，自動全屏顯示
攝像頭及顯示屏可由設備，布線方便
可分別設置每個攝像頭的正/鏡像功能，可配置RCA接頭連接
單現面全屏顯示時，音頻自動切換到對應通道音頻進行輸出
高低壓、過載保護
支持手柄操作，切換
詳細功能參數
| 產品型號 | ST503四路盲區監控 |
| 視頻制度 | NTSC/PAL（制式自動識別，上電前，需接上攝像頭） |
| 額定電壓 | DC 12V/24V |
| 制式 | PAL制：25Hz；NTSC制：30Hz |
| 分辨率 | PAL制：720*576；NTSC制：720*480 |
| 正/鏡像選擇 | OFF/ON |
| 畫面切換 | 線控、高電平觸發 |
| 功耗 | 9W/18W |
| 溫度范圍 | -10°~55° |
| 實時監控 | 是 |
| 視頻輸入 | 4路航空頭視頻型號輸入，峰值：1Vp-p，阻抗：75Ω |
| 視頻輸出 | 1路航空頭視頻型號輸出，1路RCA監視輸出 |
| 凈重 | 340g |
| 產品尺寸規格 | 155mm（長）*87mm（寬）*32mm（高） |

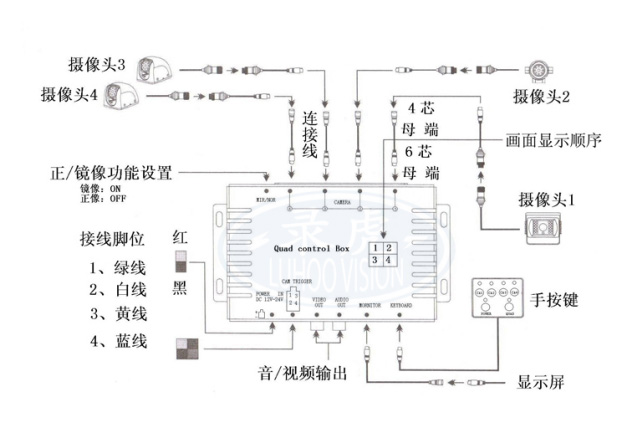

接線示意圖
適用場景
