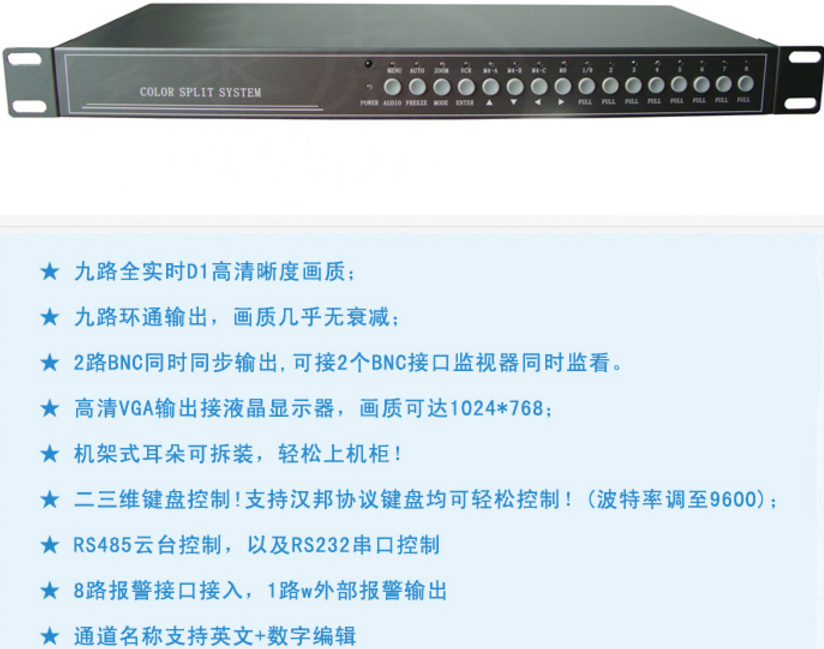

產品功能
高解析度畫面質量，九路畫面全實時顯示
NTSC/PAL雙視頻制式
支持VGA高清晰輸出顯示
雙工視頻輸出
英文語言菜單
9畫面顯示，8畫面顯示等多種顯示方式
通道畫質獨立調整
畫面自動切換功能
兩個畫中畫，一個畫中畫顯示位置可調，并且通道可調
ZOOM電子放大功能，可選擇任意的放大區域
高品質畫面凍結功能，支持多畫面顯示下同時凍結多個通道畫面功能
畫面丟失報警功能
60組事件記錄（移動偵察和畫面丟失報警記錄）
可任意編輯通道號
屏幕位置可調整和報警時間長短可設置
支持232通訊和云臺控制（PELCO D）
支持紅外線遙控器操作
詳細功能參數
| 產品型號 | ST909L 九路畫面分割器 |
| 制式 | NTSC/PAL |
| 實時 | 是 |
| 畫面刷新率 | PAL制：20幀/秒；NTSC制：30幀/秒 |
| 視頻標準 | PAL制：720 X 576，25幀/秒；NTSC制：720 X 460，25幀/秒 |
| 總資源 | PAL制：150 * 4幀/秒；NTSC制：180 * 4幀/秒 |
| 語言 | 中/英 |
| 視頻輸入 | 16路視頻信號輸入，峰值：1Vp-p，阻抗：75Ω 1路錄像回放視頻信號輸入，峰值：1Vp-p，阻抗：75Ω |
| 雙工 | 是 |
| VCR接口 | BNC接口，1進1出 |
| 環通 | 9路環通 |
| 視頻輸出 | 1路BNC主監視輸出，峰值：1Vp-p，阻抗：75Ω 1路BNC副監視輸出，峰值：1Vp-p，阻抗：75Ω 1路VGA主監視輸出（可選） |
| 音頻 | 無 |
| 通訊 | RS485云臺，RS232偵控 |
| 鍵盤控制 | 支持，工作波特率為9600bps |
| 自動切換時間 | 0 ~ 99秒 |
| 視頻調度 | 亮度、對比度、飽和度、色調、銳利度調整 |
| 事件記錄 | 支持60組事件記錄 |
| 操作方式 | 前面板，遙控，電腦，鍵盤操控 |
| 電源功耗 | DC 12V,12W |
| 工作環境 | 溫度-10℃ ~ 60℃，濕度10% ~ 90% |
| 毛重 | 2.4KG |
| 產品尺寸 | 440mm（長）*275mm（寬）*45mm（高） |
| 內包裝規格 | 490mm（長）*340mm（寬）*95mm（高） |
| 外包裝規格 | 500mm（長）*355mm（寬）*525mm（高），5臺/箱 |
接線示意圖
