HDMI四路視頻輸入，DVI信號兼容。可通過USB控制4臺電腦的程序運行等功能。方便操作，機架式外殼，RS232控制，支持電腦鍵盤控制

ST-401HD是一款高性能的高清HDMI四畫面分割器，主要功能是將輸入至高清畫面分割器的4路HDMI信號轉換成一路HDMI信號輸出，使4個數字信號同時顯示在一個高清顯示單元上，并且實現HDMI信號和USB設備（如鼠標、鍵盤）的同步切換功能。ST-401HD高清畫面分割器支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元。

ST-401HD高清畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示等需要使用單臺顯示單元同時顯示多個高清信號的場所。

同時，ST-401HD畫面分割器也是市場上唯一一款增加USB同步切換的高清畫面分割器，通過按鍵或遙控器切換到某一電腦信號全屏顯示時，相應電腦主機的USB也同步切換，實現了視頻會議需要達到同步切換鼠標、鍵盤的功能需求。

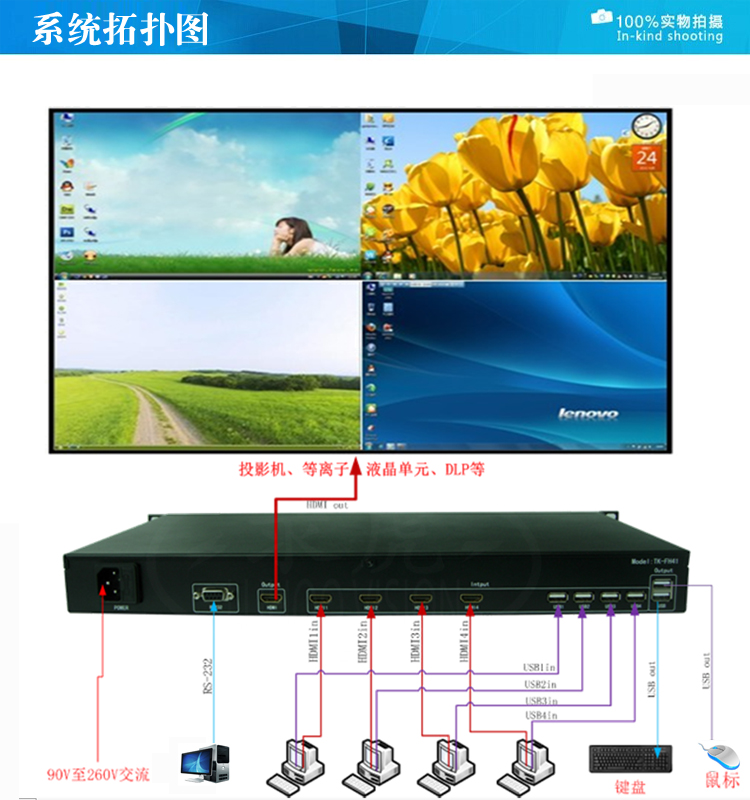

• 支持4路HDMI（兼容DVI）、4路USB信號輸入；

• 支持1路HDMI（兼容DVI）、2路USB信號輸出，USB支持連接鼠標和鍵盤；

• 圖像信號與USB同步切換，切換圖像后鼠標、鍵盤切換至該圖像相應主機，可對該圖像的主機進行直接操作；

• 兼容各種分辨率信號輸入，支持1920*1080超高分辨率信號輸出；

• 單個屏幕同時顯示4個高清HDMI數字信號，或切換信號某一信號全屏顯示；

• 支持圖像任意大小、任意位置、任意排列、畫外畫功能；

• 支持90V～264V超寬交流電壓輸入，可通用于全球任何一個國家；

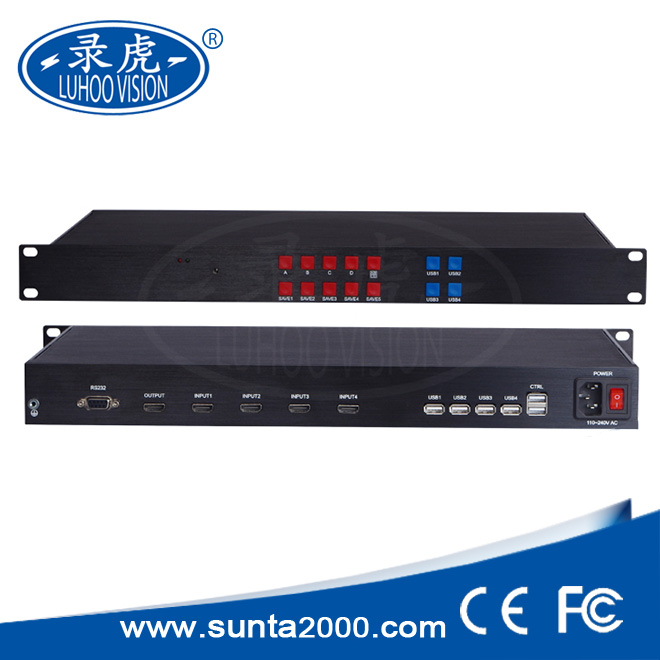

• 標準19寸1U拉絲機箱，可直接上標準機柜；

• 支持機箱按扭、紅外遙控、RS-232串口以及中控控制；

• 專為視頻工程度身定制的高品質HDMI高清四畫面分割器；

1、純硬件構架

采用純硬件構架，無CPU、無內存，開機只需要3至5稱鐘，系統穩定，無死機、病毒感染、系統崩潰的風險；可全年365天，每天24小時不間斷工作；

2、FPGA圖像處理技術

采用目前功能最為強大的圖像處理芯片FPGA技術。FPGA技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串擾抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種世界領先的圖像處理技術及功能。

并具有具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償的去隔行技術，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗。

3、數據運算能力強大

數據采用并行處理技術，輸出端口占用一個通道，每通道數據帶寬達到10.2G/S，輸出達到1920*1080的高分辨率顯示。高速動態畫面無拖尾、延時、撕裂、丟幀、圖像追趕現象。

4、支持1920*1080高清信號的輸入輸出

ST-401HD高清畫面分割器支持4路HDMI信號的輸入,高清視頻支持隔行和逐行輸入。產品支持1920*1080的分辨率信號輸入，并且向下兼容；所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的HDMI信號，最高輸出分辨率支持1920X1080，可以根據用戶需求進行定制輸出分辨率。

5、USB切換功能

ST-401HD分割器是市場上唯一一款內置USB切換功能的圖像分割器，該功能完美解決了之前產品不能對視頻圖像和USB連接設備(如USB鼠標、鍵盤等)進行同步切換的問題。該產品功能將廣泛應用于各種視頻會議系統等場所，使用戶在使用該產品時更便利、更高效、更節省顯示設備并且節省更多的操作空間。

6、極速切換功能

ST-401HD也是目前市場上切換速度最快的高清畫面分割器，圖像切換時肉眼感覺不到時間間隔，圖像切換完全不黑屏。

7、超低功耗

產品采用超低功耗設計，工作狀態下實際功率只有3W左右，無需風扇散熱，節能環保，無噪聲污染，適應于各種對噪聲控制比較嚴的會議或其它場所。

1、軟件控制

ST-401HD高清畫面分割器標配可視化的界面綠色控制軟件TK-FHsoftware.exe，打開即用，不需安裝。通過控制軟件可以完成畫面分割器的全功能控制，如輸入信號的切換、通過鼠標任意改變窗口位置及大小、快捷模式的存儲和調用……

2、紅外遙控器控制

可以通過遙控器設置16種快捷模式，不需要再啟動電腦及軟件便可實現原設定模式的調用，簡單方便。

3、中控控制

ST-401HD產品開放了常用的控制代碼，用戶可根據需求把控制代碼寫入中控系統，使用中控進行集中控制；

為上使客戶能夠更簡單的使用本產品，我們產品也固化一些常用的切換或顯示模式，同時用戶也可以根據自己的需求自定義幾種常用模式，以滿足用戶不同的個性化的需求，以下是幾種常用的并且實用的模式：

1、四分割顯示模式――四個HDMI圖像信號同時以四均等份的方式顯示在一個顯示單元上，可同時監視四個HDMI圖像信號；

2、切換全屏顯示――通過切換控制，使相應輸入口的HDMI信號圖像滿屏顯示，相當于該相信源直接連接顯示器；

3、四分割模式下USB切換功能――產品有專門的四個按鍵用于四分割模式下單獨對USB進行切換，而不對顯示的圖像模式進行切換；

4、全屏和USB同步切換――當某個HDMI視頻圖像信號全滿顯示時，USB視頻信號也同時切換到與之綁定的這路HDMI圖像下，通過USB可以對電腦主機進行控制；

5、其它模式――通過控制軟件，可以實現多種其它個性化的顯示模式，如畫外畫、漫游、窗口大小調節等功能模式；
