產品特點
全高清1080P,支持4路VGA信號/ hdmi 信號 /DVI 信號輸入/cvbs，合成一路VGA/HDMI/DVI信號輸出。輸出的VGA信號分辨率為：11920x1080P/60Hz.
默認四路DVI接口，需要VGA /HDMI 的，匹配高清轉接口，信號完全無影響，一樣高清！
產品簡介
深圳市新達共創系列高清視頻合成器（也稱高清視頻分割器）是一款專業的高端圖像處理設備，能將多路高清視頻信號合成一路高清信號，在一個顯示終端上同時顯示多個動態畫面。適用于需要同時監控或觀看多路高清視頻信號的應用場合。
核心部件采用最先進的歐美公司的視頻圖像處理芯片，顯示效果極佳；每一個輸入通道均能實現最高1920X1200@60HZ信號的實時處理；高速運動畫面顯示流暢，沒有任何圖像延遲、丟幀和不同步造成的圖像撕裂等現象。系統由純硬件構成，無操作系統，不存在系統崩潰，病毒感染等風險，開機時間小于10秒。
其中四畫面分割器特別適合于超大屏幕顯示器和普通液晶拼接墻的應用，把它作為前端的信號處理器，能拓展這類產品的輸入信號通道數量，克服原先只能顯示一個或兩個圖像窗口的局限，能在超大屏顯示器或普通液晶拼接墻上開出四個任意組合的窗口，而且這四個窗口的輸入信號源可以是DVI(HDMI)，VGA，CVBS的任意組合。
即：將4路/3路/2路VGA/ HDMI /DVI 信號，合成一路DVI/ HDMI /VGA /CVBS 信號輸出到一個顯示器上同時顯示出來。如圖：
應用廣泛
多臺監控主機畫面合成、工業VGA信號合成、影視電視VGA信號合成、游戲電腦主機VGA信號合成等等。
功能特點:

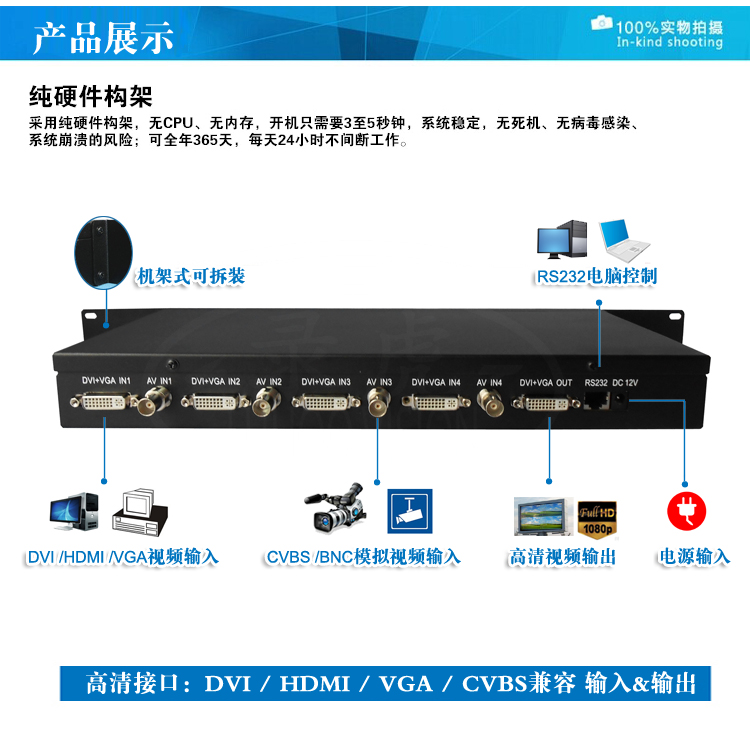

·產品有兩種外觀：1U機箱適用于四畫面分割器；3U機箱適用于5-16畫面分割器
· 支持三種控制方式：通過RS232的上位機軟件控制；遙控器控制；按鍵控制
· 可以保存多達64個場景模式，通過遙控器或按鍵可以切換不同場景；場景切換時間大約0.5秒，同一個通道信號在不同場景間切換時不黑屏，相當于無縫切換
· 所有輸入端口均支持HDMI1.3/DVI1.0，VGA，CVBS輸入。
· 一組輸出端口，支持DVI和VGA同時輸出，輸出分辨率最高達1920X1200@60HZ。
· 最多可以開的窗口數量等于輸入通道數，窗口可以任意大小，任意位置的組合，每一個窗口的信號源可以是HDMI/DVI，VGA，CVBS任選。
· 專業級的圖像處理技術
1.針對CVBS復合視頻信號，具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償的去隔行技術，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗，達到業界最佳的效果。不同制式信號能夠自動識別，自動直流恢復，自動色彩校正。
2.針對VGA信號，特別是來自攝像頭的非標準VGA信號，能夠進行自動ADC校正，不同分辨率的自動識別，自動直流恢復，自動色彩校正，自動幾何位置校正，并且保存校正結果；不存在非標準VGA信號畫面位置偏，色彩不準，亮度一致性差等問題。
3. 自動識別HDMI/DVI信號，支持HDCP1.3,兼容性強。
RS-232串口控制功能
新達共創圖像分割控制器器的控制方式主要采用RS232串口控制，并具有RS232串口擴展功能，方便系統其它設備的級聯控制。隨機附帶多畫面拼接器控制軟件功能全面，操作簡便直觀，所見即所得，無需安裝，打開即用的性能特征。
