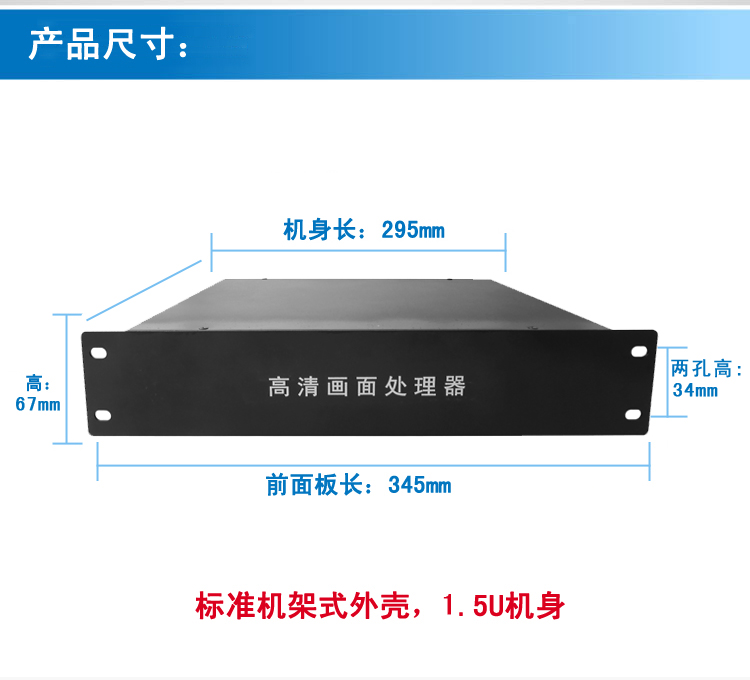

專為要求高質量顯示多個視頻畫面的場合設計，為指揮中心、視頻會議、多媒體多功能廳等場所的應用提供了一套理想的現實解決方案。

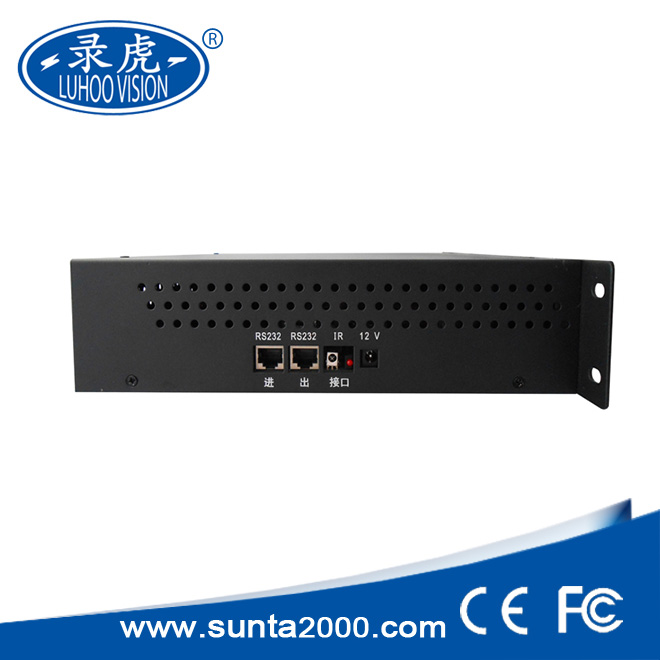

RS-232串口控制功能：

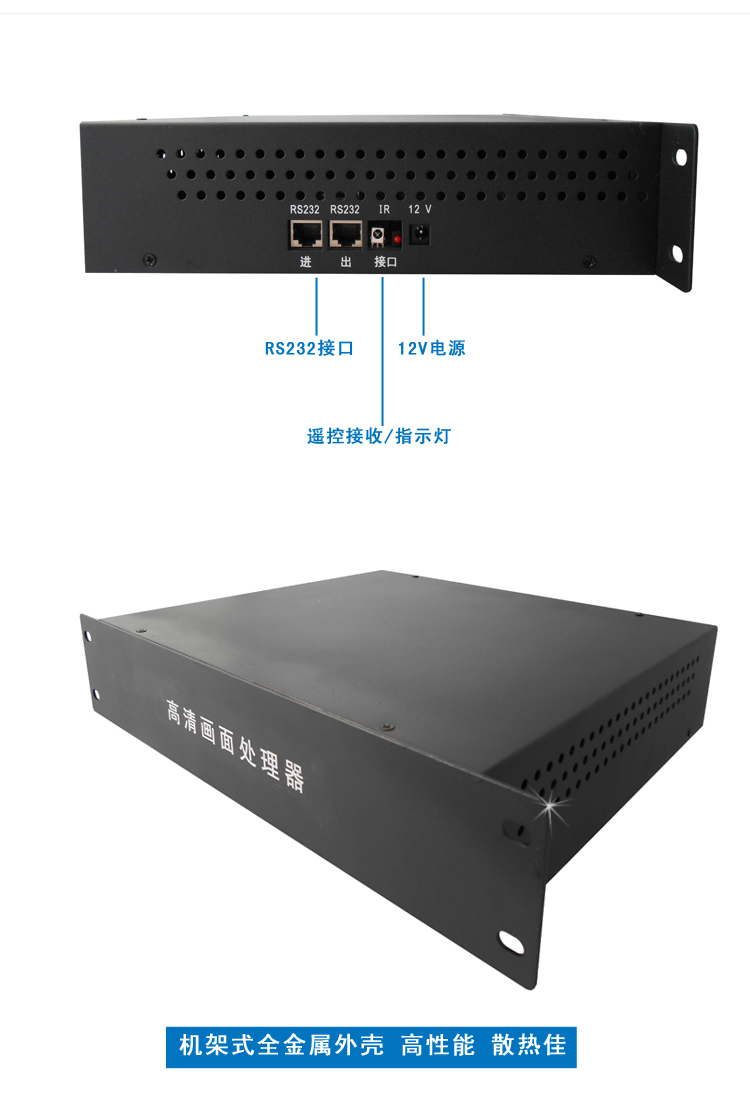

新達共創圖像分割控制器器的控制方式主要采用RS232串口控制，并具有RS232串口擴展功能，方便系統其它設備的級聯控制。隨機附帶多畫面拼接器控制軟件功能全面，操作簡便直觀，所見即所得，無需安裝，打開即用的性能特征。

4路HDMI信號輸入，合成一路HDMI信號輸出。輸出的HDMI信號分辨率為：640x480至1920x1080. 輸出最多支持十種顯示模式，通過遙控器上0-9進行切換。（這十種模式可按用戶的要求在廠家出貨前預設好）。

PC端軟件MultiLCD安裝及應用

系統運行環境：

操作系統中英文Windows 2000/ NT/XP，WINDOWS98

最低配置CPU：奔騰133Mhz

內存：128MB

顯示卡：標準VGA，256色顯示模式以上

硬盤：典型安裝10M

串行通訊口：標準RS－232通訊接口或其兼容型號。

其它設備：鼠標器

系統操作：

(根據安裝軟件版本不同，以下操作界面及其內容可能會存在某些差別，可咨詢我們的相關的售后服務人員。)

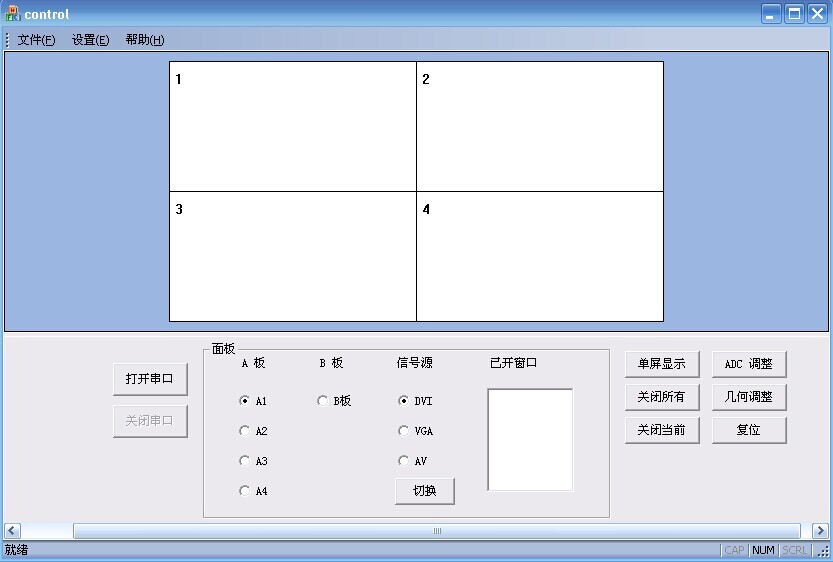

點擊運行boxcontroler.exe，打開控制軟件界面：

軟件界面功能說明：

1.設置里面包含串口,幕墻,矩陣設置三種功能。

串口設置界面：

端口設置是哪個com口，要看所用電腦的端口設置（在電腦設備管理器里有顯示），波特率固定為11520，數據位為8，無奇偶校驗，停止位為1.

只有正確配置好參數，串口才能正常工作。

幕墻設置：

因為我們硬件上已經固定是4路不同的信號輸入,所以A板是要設置為4,陣列也需要設置為2行2列,輸出的分辨率可以修改.

2.面板說明

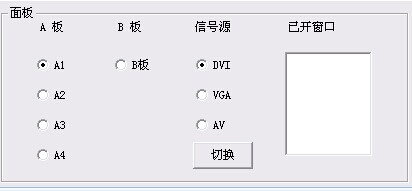

A板是指信號輸入板，可以在幕墻上任意開窗跨屏漫游，4路A板輸入，就可以在幕墻上任意開4個窗口（A1開窗口后，必須選A2,A3,A4,，A2,A3,A4同理，B板不使用.

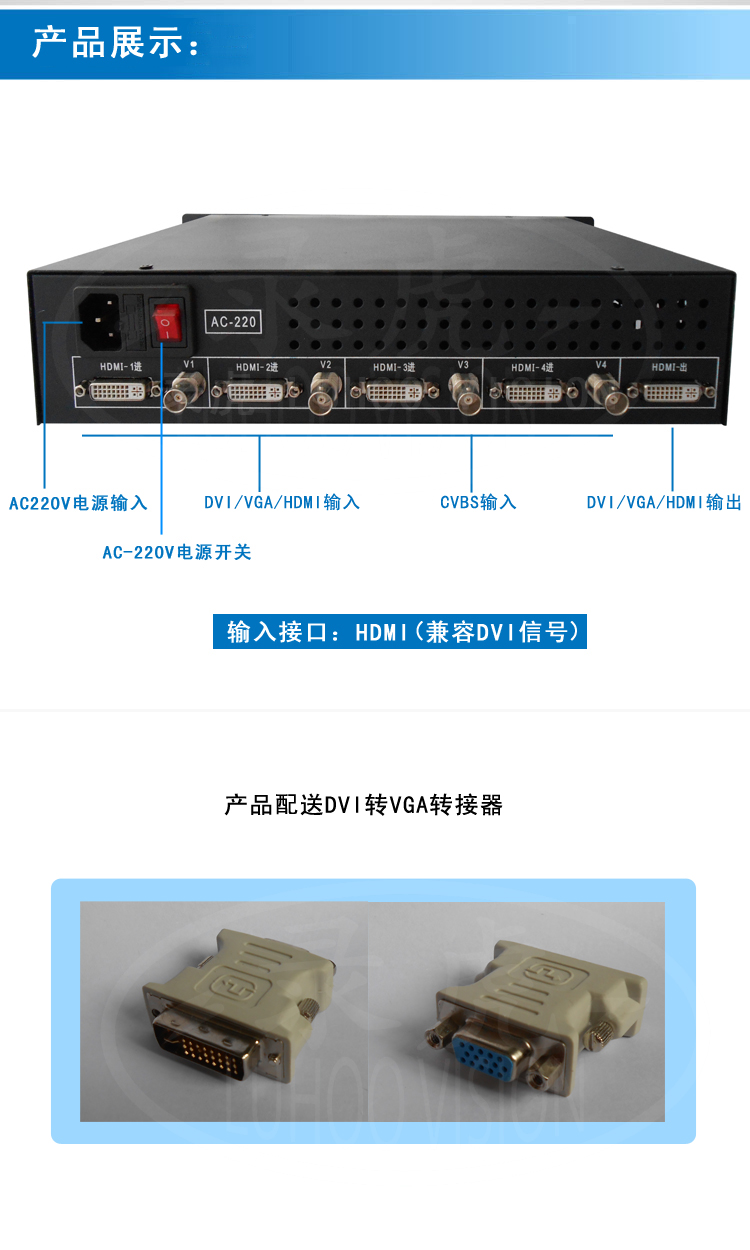

本拼接處理器支持的輸入信號源包括DVI（HDMI）,VGA,AV等三種，（其中DVI,VGA都是共用DVI插座來傳輸數據，如要輸入VGA信號，接一個DVI～VGA的轉換頭即可），可以根據輸入情況在這里自由點擊切換，非常方便。

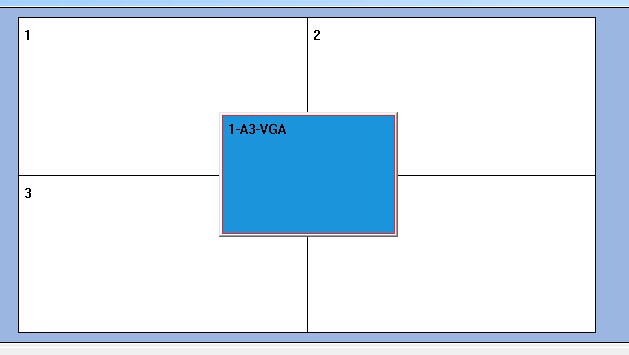

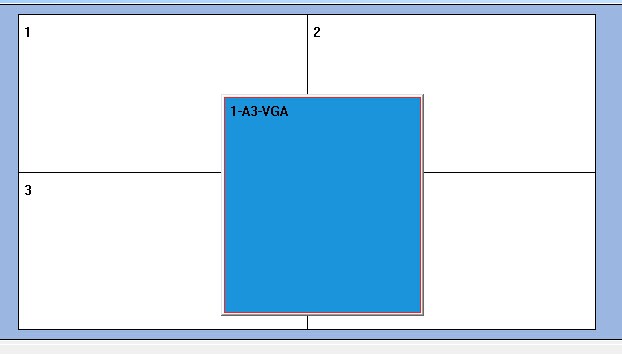

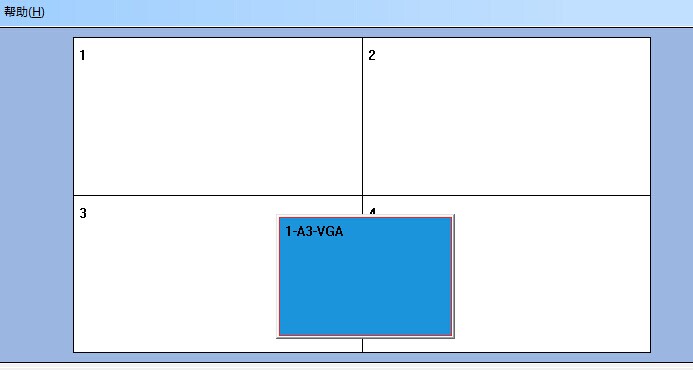

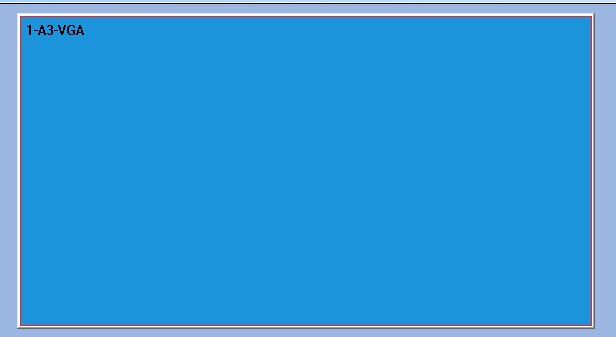

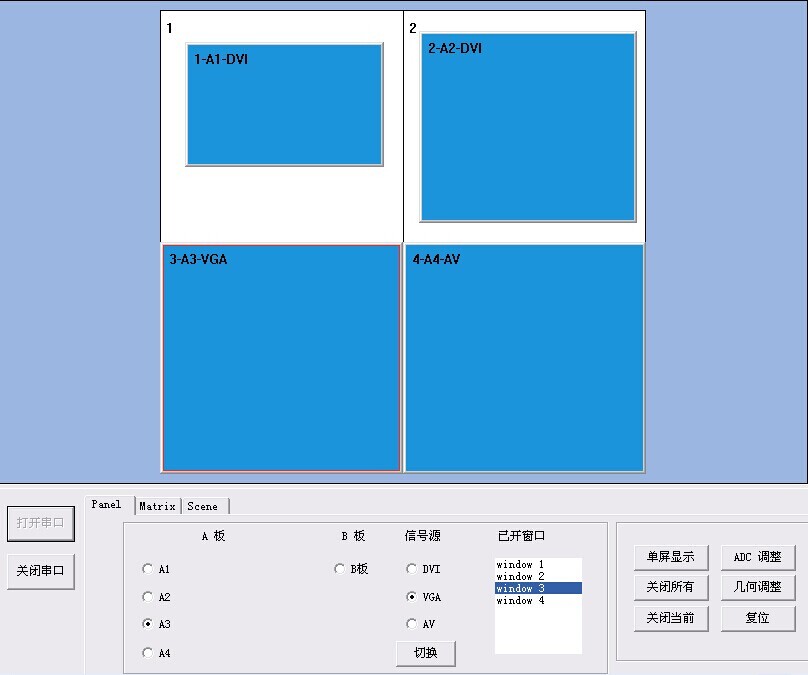

進行信號顯示操作的時候，每開一個畫面，在已開窗口都有顯示，最多能同時開4個窗口點擊鼠標左鍵，按住鼠標拖動后松開，即可開一個新窗口，可用鼠標移動或改變窗口大小，雙擊當前窗口，可以滿屏顯示，再雙擊此窗口，又還原成原來大小。窗口跨幾個屏，則在幾個屏上滿屏顯示。

新開窗口

移動位置

改變大小

雙擊滿屏

再雙擊還原

3.功能說明

關閉所有：關閉所有打開的窗口

關閉當前：只關閉當前操作的窗口。

ADC調整:對輸入的模擬信號（VGA,AV）進行AD調整，對數字信號（DVI/HDMI）輸入沒影響.

幾何調整：對輸入的模擬信號（VGA,AV）進行位置調整，對數字信號（DVI/HDMI）輸入沒影響。

復位：讓系統恢復初始設置。
