產品簡介
2路VGA信號輸入，合成一路VGA信號輸出。輸出的VGA信號分辨率為：1024*768/60Hz. 輸出最多支持十種顯示模式，通過遙控器上0-9進行切換。
VGA畫面分割器又稱多窗控制器，視頻分割器，VGA分屏器，畫面分割器等，是專用的視頻處理與控制設備，主要功能是在高分辨率的顯示設備（平板/投影機）上以全屏或多窗口模式同時顯示多路VGA/視頻信息;也就是將多路VGA 或者視頻畫面，選擇其中的部分通道或者全部通道在顯示器件上分割顯示。簡單講：就是將2路VGA信號，合成一路VGA信號輸出到一個顯示器上同時顯示出來。
應用廣泛
2臺監控主機畫面合成、工業VGA信號合成、影視電視VGA信號合成、游戲電腦主機VGA信號合成等等。
產品畫面模式：
2路VGA信號輸入，合成一路VGA信號輸出。輸出的VGA信號分辨率為：1024*768/60Hz. 輸出最多支持十種顯示模式，通過遙控器上0-9進行切換。（這十種模式可按用戶的要求在廠家出貨前預設好）。
產品規格參數
品牌 | 錄虎 | |
型號 | ST-201VGA | |

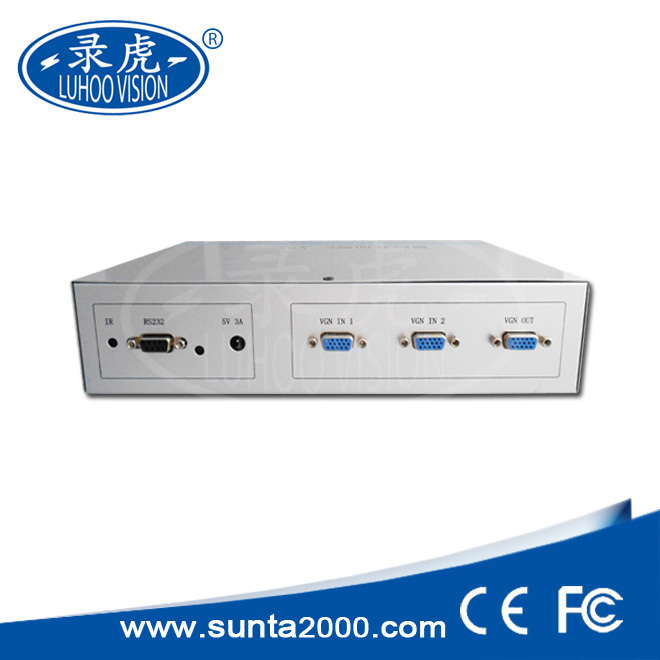

輸入 | VGA/RGBHV | 多路VGA信號DB-15標準接口,支持VGA全格式輸入 |
CVBS | 支持PAL/NTSC全制式，多路BNC端子（本型號不支持該端口輸入） | |
輸出 | VGA/RGBHV | 單路XGA（1024×768@60Hz）/ DB-15標準VGA信號輸出接口 |
操作方式 | ①標準RS232端口（廠家預設畫面顯示模式或升級用） | |
②紅外遙控器操作(通過切換上面的0-9數字鍵來切換預設好的顯示模式) | ||

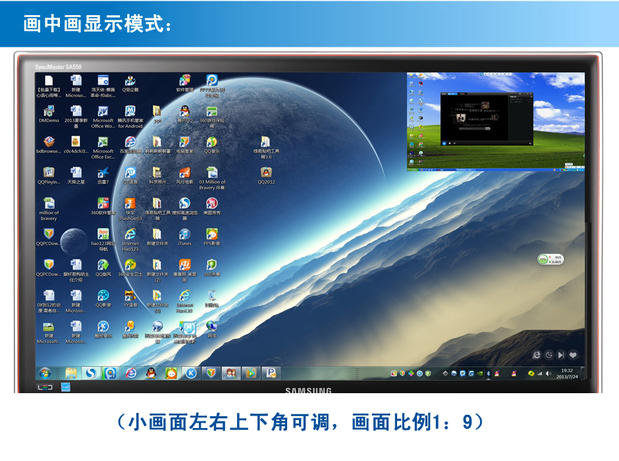

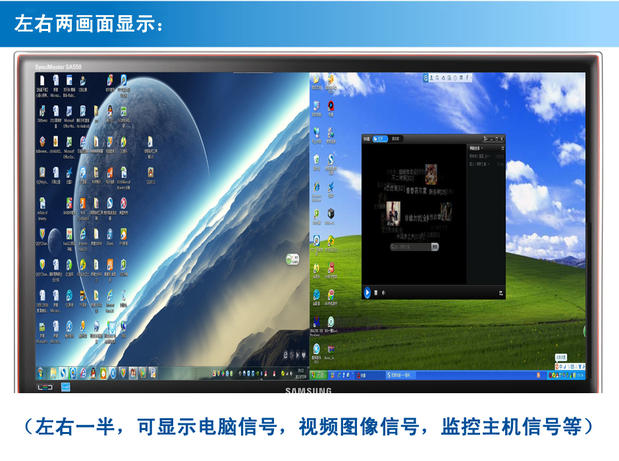

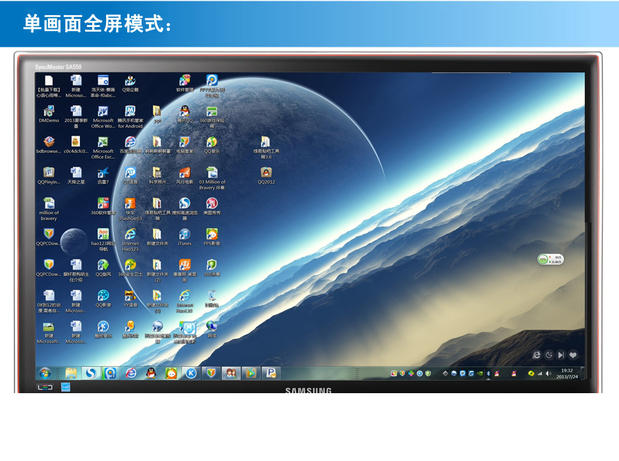

顯示方式 | 單畫面全屏、左右一半顯示、畫中畫顯示等等（出廠前廠家可按用戶要求的模式預設，最多可預設10種顯示模式） | |
工作溫度 | 0～60℃ | |
工作濕度 | 5～95％RH | |
電源交流電壓 | 180-240V/50Hz | |
功率消耗 | 單路最大6W | |
機箱尺寸 | 345×235×110（mm） | |
重量 | 大約5 KG | |
