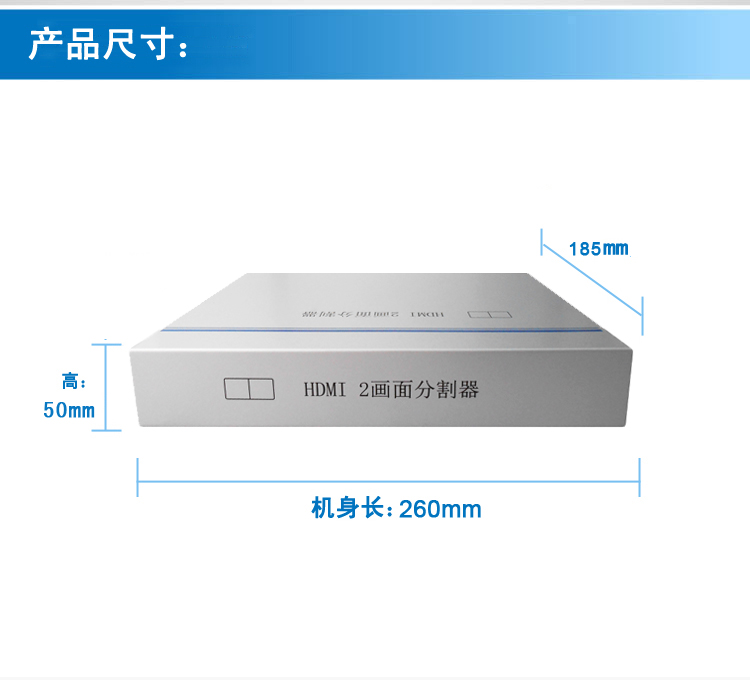

專為要求高質量顯示多個視頻畫面的場合設計，為指揮中心、視頻會議、多媒體多功能廳等場所的應用提供了一套理想的現實解決方案。

功能特點:

·2路高清視頻信號輸入：HDMI（DVI）；

·一路高清視頻信號輸出：HDMI（或DVI）；

·平穩地調整輸入信號窗口大小和窗口任意漫游；

·支持圖像最高分辨率1920*1200@60Hz，并符合VESA和HDTV全部常規標準；

·控制方式：RS422

·模塊化設計：可根據客戶需求擴展，4路、8路、16路.....。

·具有斷電、過流、過壓、過熱保護功能，保障設備正常運轉，提高產品的可靠性；

· 具有節電功能，完全符合國家節能要求；

· 預定義多種顯示模式

· 用戶自定義顯示模式

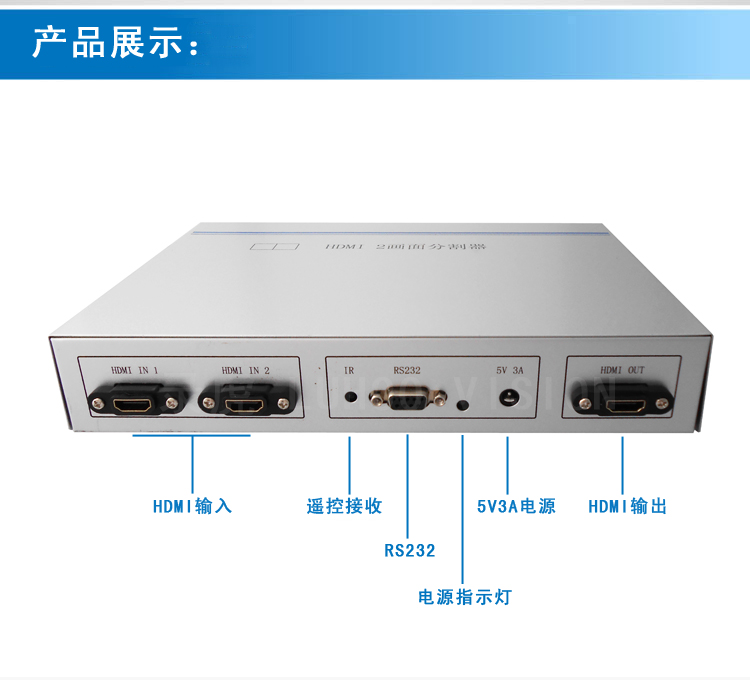

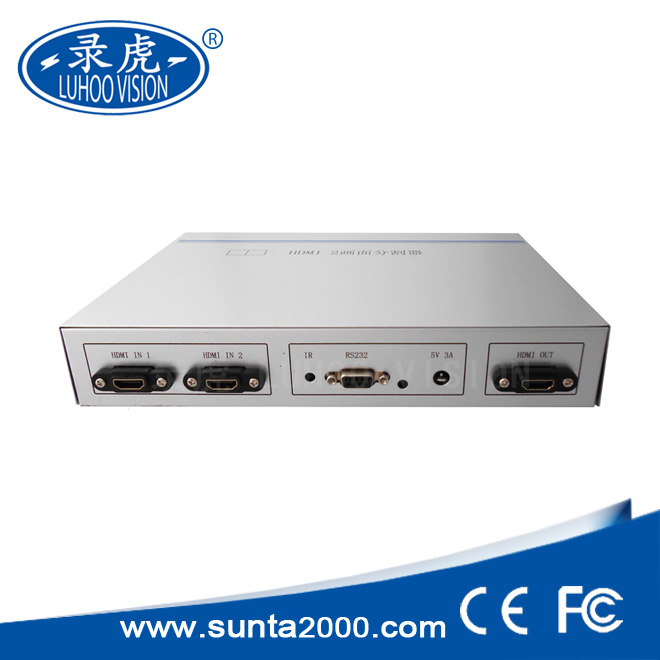

輸入接口

通道1（Channel 1）,通道2（Channel 2）

輸出接口

HDMI ,支持1080P 60HZ, 1080P 30HZ,1080P 25HZ,720P, 1024*768等分辨率輸出.

控制接口

RS422

自定義模式

本系統可以根據用戶的需求，定義自己的顯示模式

可以改變通道顯示的位置和大小，操作簡單方便。

軟件控制

本軟件運行于PC端，用于控制高清視頻合成器終端設備,使用本軟件需獲得必要的授權才能運行.

1.運行平臺

  Window系統，顯示解析度1024x768以上，需要串口設備。部分PC不帶串口設備，可使用USB轉COM口設備。

1.軟件

1.主菜單操作

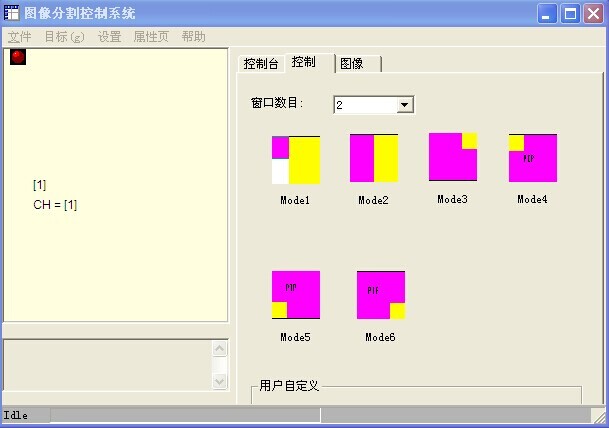

2.3.1合成模式設置

在Control頁的wind Number里選擇合成的窗口數目，出現對應窗口數的固定合成模式列表。

點擊合成模式按鈕

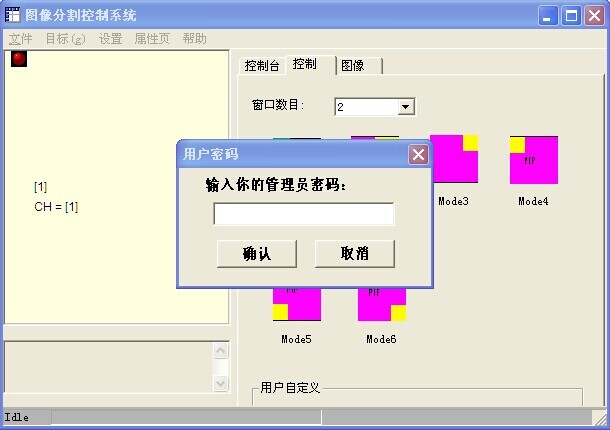

3.2 Super enter菜單提供給工程安裝調試人員

輸入您得到的密碼，部分調試功能將出現.

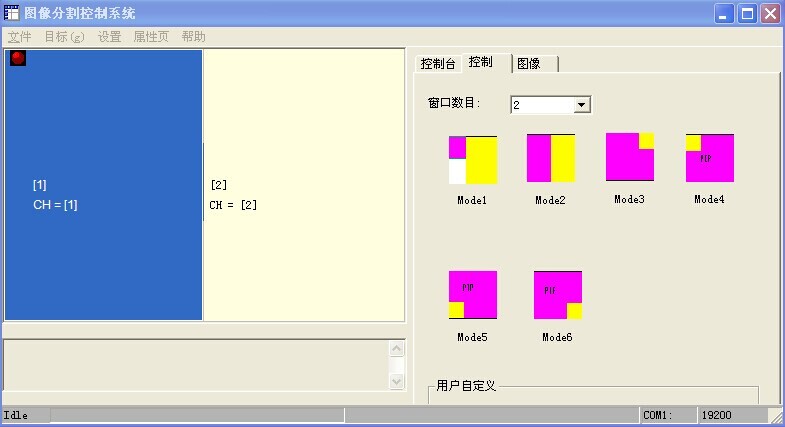

3.3右鍵菜單

 3.3.1選某一個單元輸入信號源,單擊鼠標右鍵出現右鍵菜單，選擇Souce select

 3.3.2選擇圖像窗口的信號源

  選擇窗口號，點擊右鍵出來菜單，選擇SOURCE SELECT

  選擇有相應的信號源即可

3.3.3選擇通道

 選擇對應的圖像窗口號，點擊右鍵，選擇Channel,選擇對應的Channel通道即可

3.3.4用戶自定義窗口選擇

 鉤選User define的通道號出現相應的方格，只要選中該窗口即可進行位置的拖動和大小的 改變

3.4屬性頁

  此頁為下位機合成系統返回消息，以及可以通過Command向系統發送命令

  3.4.4Image

   此頁為一些圖像參數調整當左邊的某個通道選中時候，就控制選中這個通道的視頻信號參數

3.5控制按鈕

  Refresh：更新當前頁的值，

  Refresh All：更新所有頁的值，

  Connect：連接系統，當系統連接好后此按鈕變成Disconnect

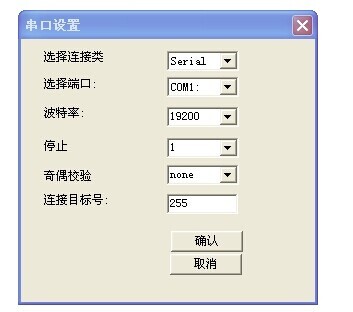

  Port Setup：串口設置

這里需要根據控制電腦使用的串口，設置正確的COM口波特率為19200,停止位為1

3.6狀態欄

  左邊為進度條，當有操作時候顯示當前操作的進度，再操作過程中最好不要進行下一個操作，只有當前操作完成后才能進行下一個操作.

  右邊的為顯示當前連接的轉臺，分別表示使用的COM口波特率,是否已經連接上系統
